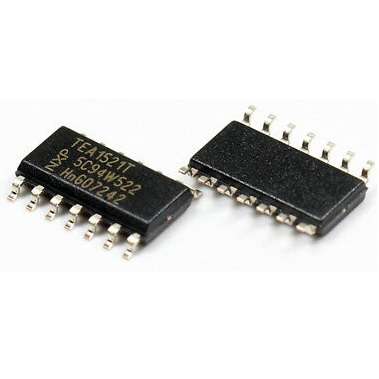

TEA1521T smd

TEA1521T SMPS ICs for low-power systems

آی سی TEA1521T از آی سی های سوئیچینگ (Switched Mode Power Supply (SMPS می باشد که در شارژرها و آداپتورها، دستگاه (set-top Box، DVD، CD(R مانیتورها، لوازم جانبی کامپیوترها و ... کاربرد دارد. از ويژگی های این آی سی میتوان به مدار محافظت از اتصال کوتاه، محافظت در ولتاژهای بالا، افت ولتاژ و جریان زیاد، محافظ حرارتی و ... اشاره کرد. حداکثر ولتاژ درین ماسفت آی سی تا 650 ولت است. فرکانس اسیلاتور این آی سی 10KHz - 200KHz می باشد.

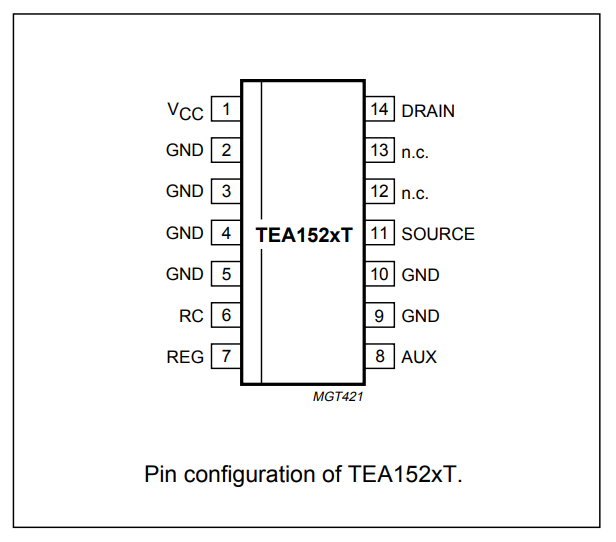

برای مشاهده پایه های آی سی TEA1521T به تصویر زیر مراجعه کنید:

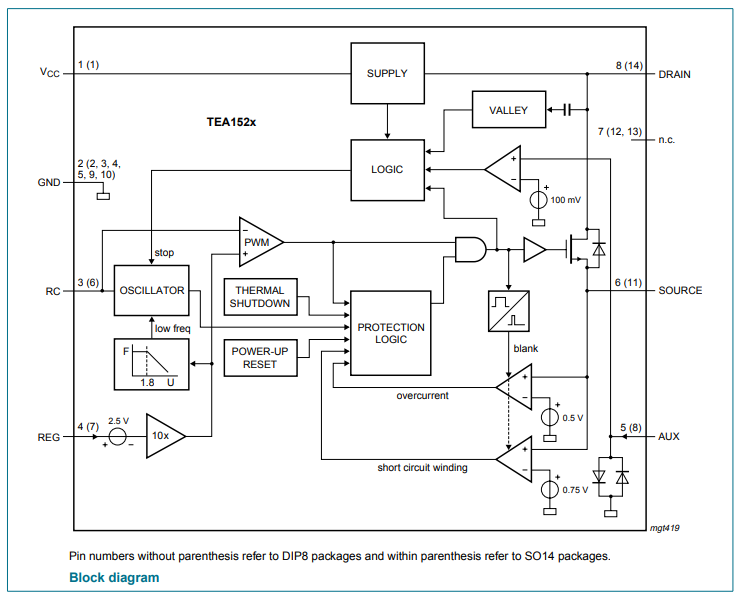

برای مشاهده ساختار داخلی آی سی TEA1521T به تصویر زیر مراجعه کنید:

Features

• Designed for general purpose supplies up to 30 W
• Integrated power switch: TEA1520x: 48 Ω; 650 V / TEA1521x: 24 Ω; 650 V / TEA1522x: 12 Ω; 650 V / TEA1523P: 6.5 Ω; 650 V
• Operates from universal AC mains supplies (80 V to 276 V)
• Adjustable frequency for flexible design
• RC oscillator for load insensitive regulation loop constant
• Valley switching for minimum switch-on loss
• Frequency reduction at low power output makes low standby power possible (< 100 mW)
• Adjustable overcurrent protection
• Undervoltage protection
• Temperature protection
• Short-circuit winding protection
• Simple application with both primary and secondary (opto) feedback
• Available in DIP8 and SO14 packages

برای مشاهده سایر آی سی های کاربردی در تغذیه های سوئیچینگ به لینک زیر مراجعه نمایید:

انواع آی سی کاربردی در تغذیه های سوئیچینگ

برای دریافت دیتاشیت آی سی TEA1521T می توانید به نوار دیتاشیت محصول مراجعه نمایید.
