CD4518 CMOS Dual Up Counters

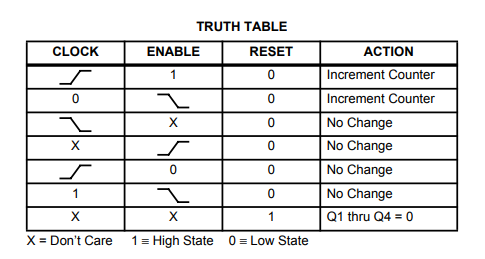

آی سی CD4518 از سری آی سی های CMOS شامل دو شمارنده 4 بیتی افزایشی (BCD (Binary coded decimal می باشد که از چهار فلیپ فلاپ نوع D ساخته شده است. هر شمارنده این آی سی دارای 2 ورودی و یک ورودی Clock و 2 خروجی و یک پایه Enable , Reset است. برای مشاهده جدول درستی آی سی به جدول زیر مراجعه کنید:

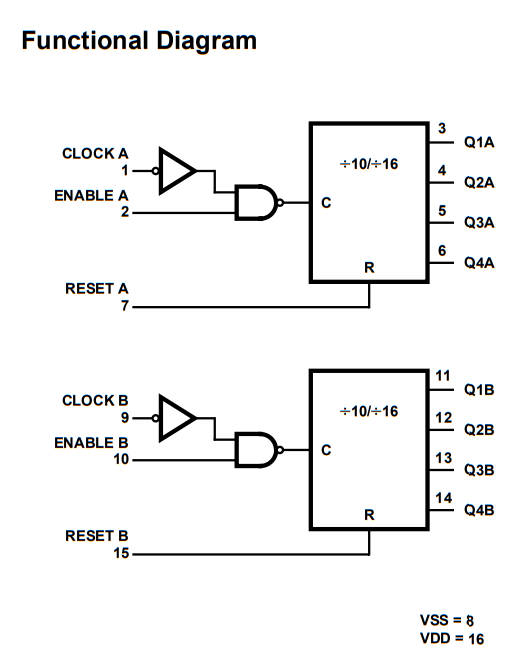

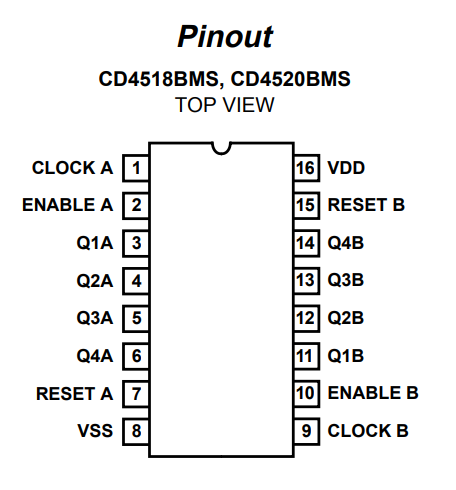

برای مشاهده پایه های آی سی CD4518 به جدول زیر مراجعه کنید:

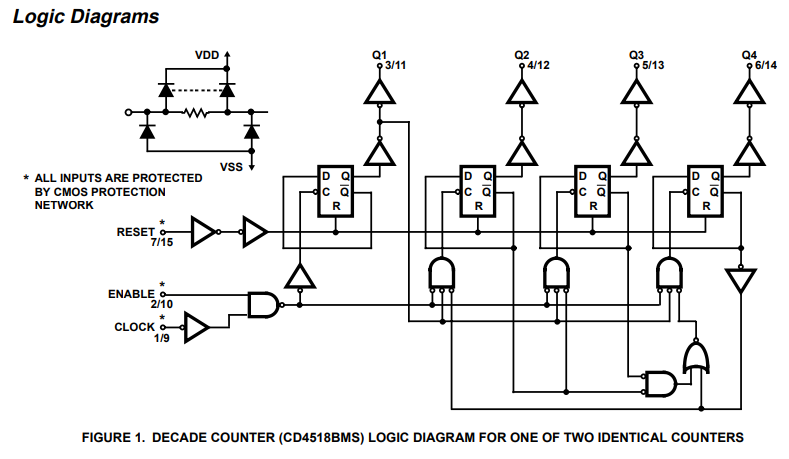

برای مشاهده ساختار داخلی آی سی CD4518 به جدول زیر مراجعه کنید:
Features
- High Voltage Types (20V Rating)
- CD4518BMS Dual BCD Up Counter
- CD4520BMS Dual Binary Up Counter
- Medium Speed Operation - 6MHz Typical Clock Frequency at 10V
- Positive or Negative Edge Triggering
- Synchronous Internal Carry Propagation
- 100% Tested for Quiescent Current at 20V
- 5V, 10V and 15V Parametric Ratings
- Maximum Input Current of 1µA at 18V Over Full Package Temperature Range; 100nA at 18V and +25C
- Noise Margin (Over Full Package/Temperature Range) - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
- Standardized Symmetrical Output Characteristics
- Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
Applications
- Multistage Synchronous Counting
- Multistage Ripple Counting
- Frequency Dividers
برای مشاهده سایر آی سی های CMOS به لینک زیر مراجعه کنید:
برای دریافت دیتاشیت آی سی CD4518 به نوار مخصوص دیتاشیت محصول مراجعه نمایید.
برای خرید آی سی CD4518 به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
